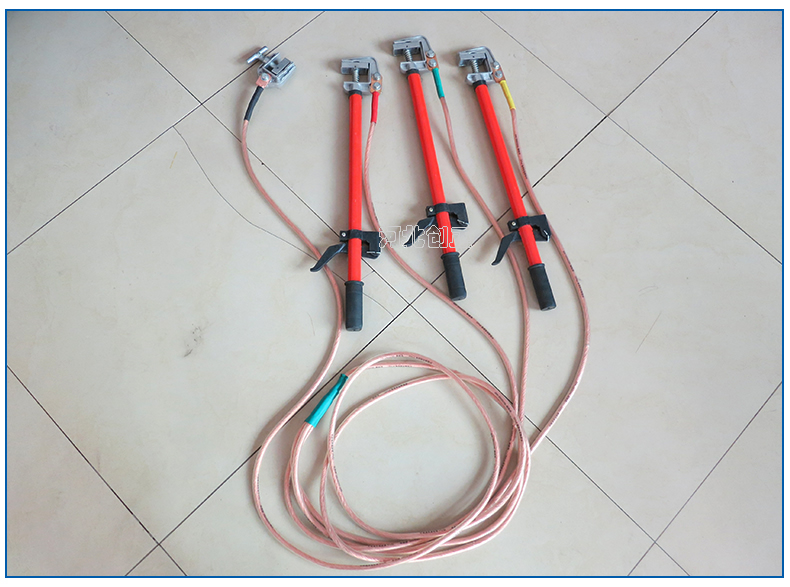

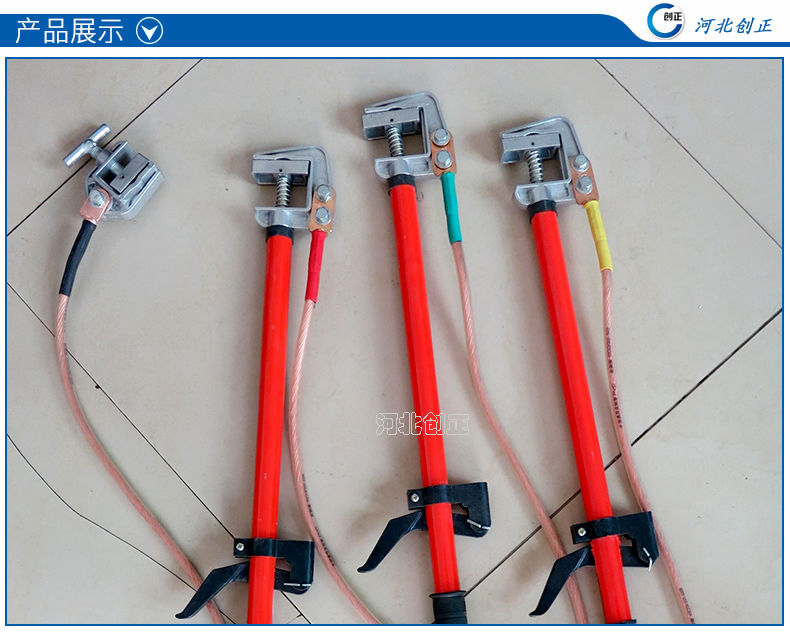

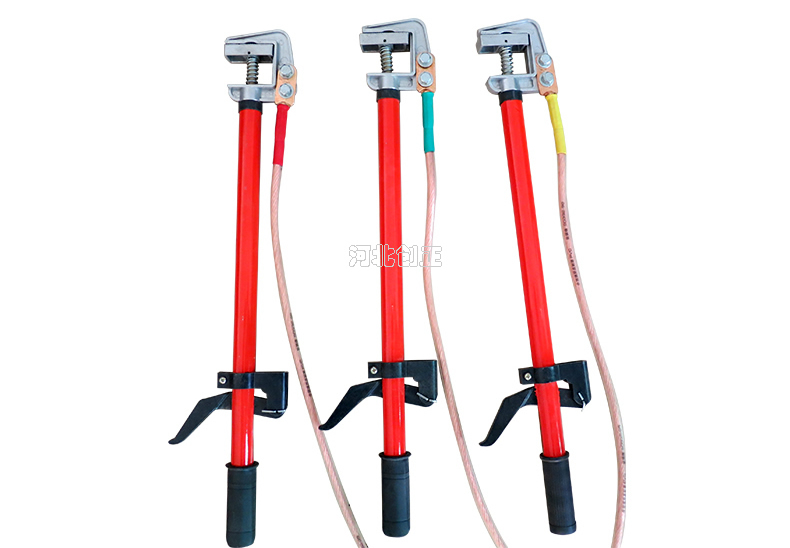

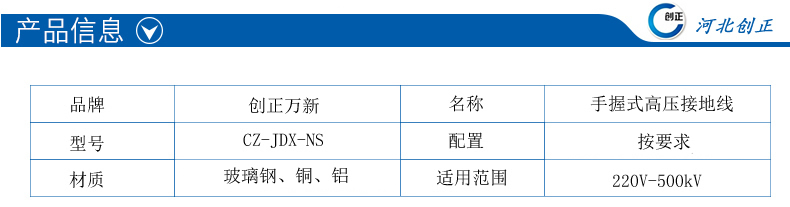

產品名稱：手握式高壓接地線
產品型號：CZ-JDX-NS
1、產品分類：
（1）型號：CZ-JDX-NS-6kV手握式高壓接地線；
適用電壓等級：6kV；
使用范圍：6kV戶內母排，變電母排；

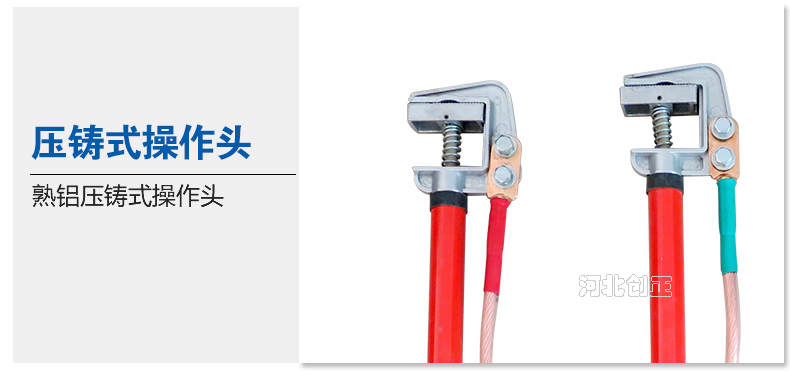

接電夾型式：手握鋁平口壓緊式接電夾；
接電夾規格：接電夾開口口距35mm；

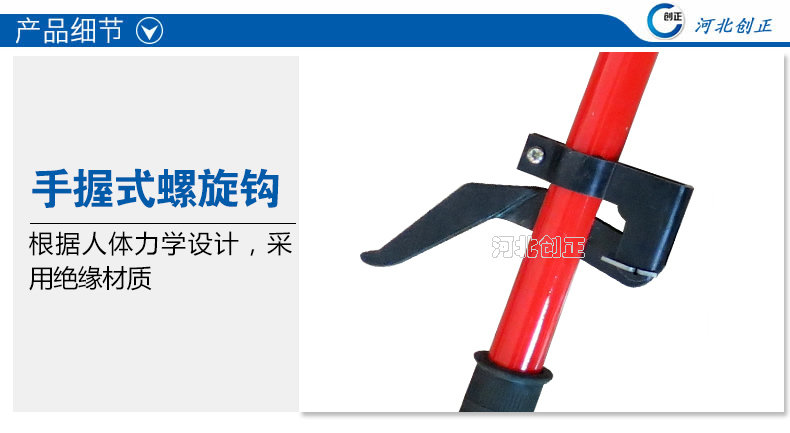

操作桿規格：0.5m*3根，Ф26mm；

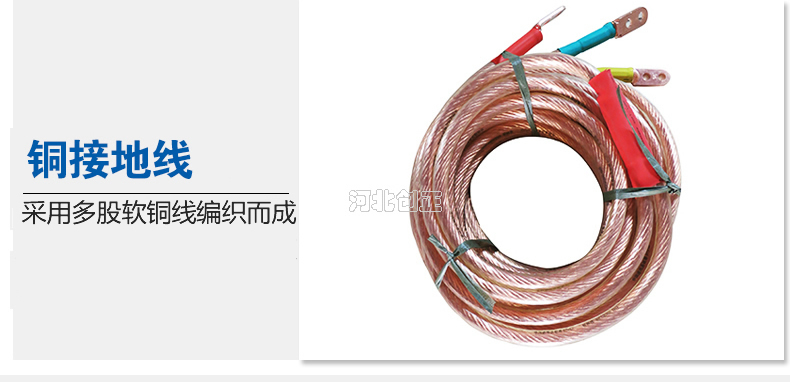

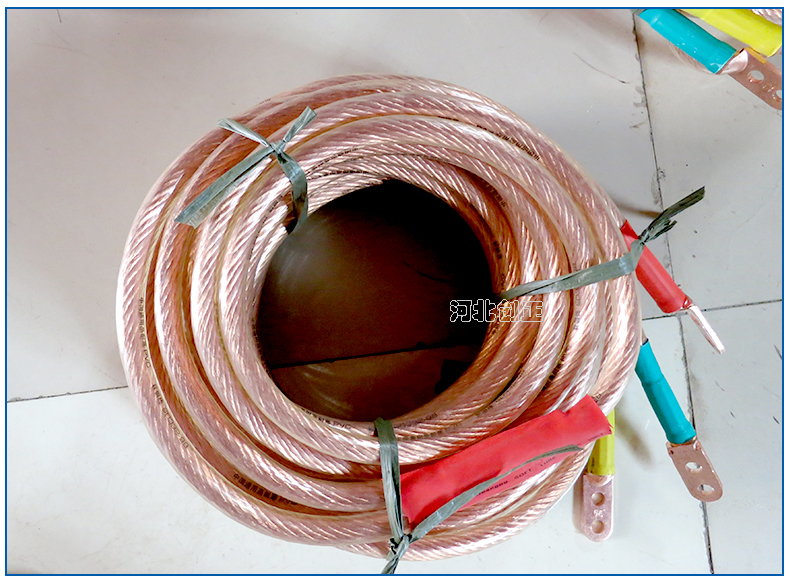

軟銅線規格：25mm2，3根*0.5m+3.5m；
組合方式：三相合相式；
注：操作桿的長度及接地軟銅線的長度和線徑可定制。
（2）型號：CZ-JDX-NS-10kV手握式高壓接地線；
適用電壓等級：10kV；
使用范圍：10kV戶內母排，變電母排；
接電夾型式：手握鋁平口壓緊式接電夾；
接電夾規格：接電夾開口口距35mm；
操作桿規格：1m*3根，Ф26mm；
軟銅線規格：25mm2，3根*1.0m+5m；
組合方式：三相合相式；
注：操作桿的長度及接地軟銅線的長度和線徑可定制。
（3）型號：CZ-JDX-NS-35kV手握式高壓接地線；
適用電壓等級：35kV；
使用范圍：35kV戶內母排，變電母排；
接電夾型式：手握鋁平口壓緊式接電夾；
接電夾規格：接電夾開口口距35mm；
操作桿規格：1.5m*3根，Ф26mm；
軟銅線規格：25mm2，3根*1.5m+5m；
組合方式：三相合相式；
注：操作桿的長度及接地軟銅線的長度和線徑可定制。
2、產品試驗:
（1）在各接線鼻之間測量直流電阻，然后在各線夾之間測量直流電阻。對于25mm2，35mm2，50mm2，70mm2，95mm2，120mm2的各種截面，平均每米的電阻值應分別小于0.79mΩ，0.56mΩ，0.40mΩ，0.28mΩ，0.21mΩ，0.16mΩ，時間不過5年。
（2）操作棒的工頻耐壓試驗，10kV，35kV，63kV，110kV，220kV接地棒分別通過在45kV，95kV，175kV,220kV，440kV打耐壓，保持1min不擊穿。而330kV，500kV接地棒要分別在380kV，580kV上打耐壓，保持3min不擊穿。
3、使用方法:
（1）、掛接：先連接地夾，后接接電夾；拆除接地線時，先拆接電夾，后拆接地夾。
（2）、安裝：將接地軟銅線和接線端子固定在接地棒上的接電夾的相應位置上，將接地線尾線的接線端子固定在接地夾或地針上，構成一套完整的接地線。
（3）、核實：接地棒的電壓等級與操作設備的電壓等級是否相同。
